Základný balík s integrovaným napájacím zdrojom pre S7-1512C / S7-1516

Základný balík s integrovaným napájacím zdrojom pre S7-1512C / S7-1516

Kurz učí základné funkcie programovateľných logických automatov (PLC). • • Základný balík obsahuje iba montážne diely a príslušenstvo. Povinné PLC • S7-1512C-1 PN • alebo • S7 1516-3 PN/DP • • nie sú • súčasťou tohto balíka.

Riešenie je vhodné na praktickú výučbu automatizácie, riadenia a programovania priemyselných systémov.

Popis a zameranie

Toto zariadenie sa odporúča len vtedy, ak už vlastníte PLC S7-1512C-1 PN alebo S7 1516-3 PN/DP, alebo by ste ho chceli kúpiť iným spôsobom.

Ak by ste si chceli zakúpiť kompletný systém pozostávajúci zo základného balíka a PLC, pozrite sa prosím na nasledujúce zariadenia.

24 digitálnych vstupov, z toho 16 s tlačidlovým západkovým prepínačom a 16 digitálnych výstupov je priamo prístupných cez bezpečnostné zásuvky (4 mm).

32 digitálnych vstupov a 32 digitálnych výstupov je dostupných cez 27-pinové konektory s priradením pre MCS.

2 analógové vstupné kanály a 2 analógové výstupné kanály sú prístupné cez bezpečnostné zásuvky (4 mm).

Maximálne 8 analógových vstupných kanálov a 4 analógové výstupné kanály sú prístupné cez dva 30-pinové konektory, v závislosti od PLC.

Hlavné témy a vlastnosti

• Dôležité
• Povinné PLC
• S7-1512C-1 PN
• alebo
• S7 1516-3 PN/DP
• nie sú
• v tejto konfigurácii zahrnuté.
• E7.2.2.3
• Tréningový balík S7-1512C-1 PN
• E7.2.2.4
• Tréningový balík S7-1512C-1 PN+PD
• Vzdelávacie ciele
• Vytváranie programov
• Učenie sa logických a riadiacich funkcií
• Testovanie programov
• Nastavenie sieťových spojení Profi-Net a Profi-Bus
• Vzdelávací systém
• Vyučovací systém pozostáva z

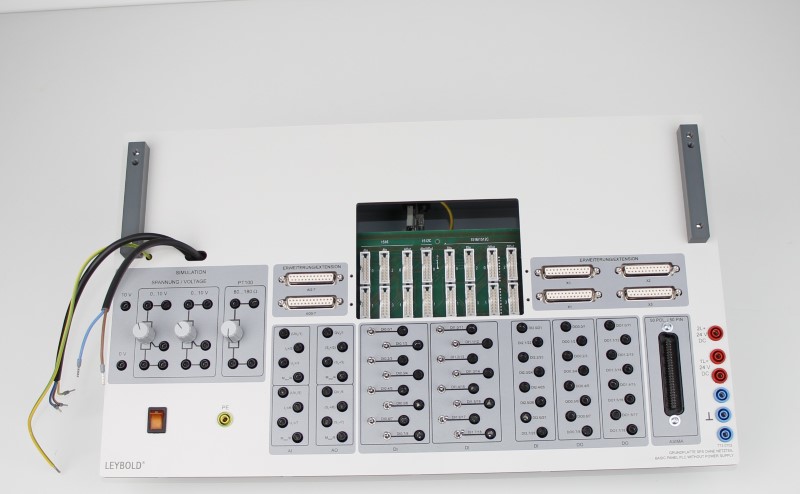

• Základná platňa PLC
• Popis základnej platne PLC
• Profi-Net je pripojený priamo k CPU.
• Napájacia jednotka je pripojená cez IEC zástrčku s vypínačom.
• Napájací zdroj je navrhnutý pre výkon 156 W pri 115 VAC / 230 VAC a 47-63 Hz.
• 60 Hz.
• Sieťové napätie je prednastavené.
• Riadiace napätie je 24 V DC pri maximálne 6,5 A.
• Metóda
• Vykonávanie študentských experimentov podľa úloh uvedených v popise experimentu.
• Cieľová skupina
• Odborné vzdelávanie v elektrotechnike v remesle a priemysle.
• Kurz poskytuje vedomosti na pokročilej úrovni.
• Predchádzajúce poznatky
• Základy riadenia kontaktorov
• Programovanie PLC
• Oboznámenie sa s nebezpečenstvami elektrotechniky.
• Doplnky
• Na hĺbkové štúdium sa odporúča nasledujúce vybavenie
• E7.1.3.3
• Ovládanie kontaktorov s 24 V modulmi, 24 V
• E7.1.3.5
• Ovládanie kontaktorov s experimentálnymi panelmi 24 V, 24 V
• E7.1.3.2
• Ovládanie s limitnými a blízkostnými prepínačmi
• E7.3.1.2
• ASIMA pre PLC – Basic
• E7.4.1.1
• ASIMA pre PLC – Pokročilé
• E7.4.1.2
• ASIMA pre PLC – Pokročilé s vizualizáciou
• E7.4.3.1
• Mechatronic kompaktný model: Automatická triediaca linka
• E7.4.3.2
• Mechatronic kompaktný model: Sklad s vysokým priestorom a riadením zariadení
• E7.4.3.3
• Mechatronický kompaktný model: Riadenie zariadení s kontrolou kvality
• Témy
• Programovacia metóda LAD, FBD, IL, S7-GRAPH
• Rozšírená štruktúra programu
• Logické prepojenia
• Funkcie časovača a časovača
• Prvky RS
• Počítanie a meranie frekvencie
• Analógové spracovanie hodnôt, nastavenie a riadenie

Využitie

Produkt je vhodný najmä pre školy, odborné učebne, laboratóriá a tréningové pracoviská, kde je dôležité prepojenie teoretických poznatkov s praktickým nácvikom.
