Vizualizácia pomocou ovládačov S7

Vizualizácia pomocou ovládačov S7

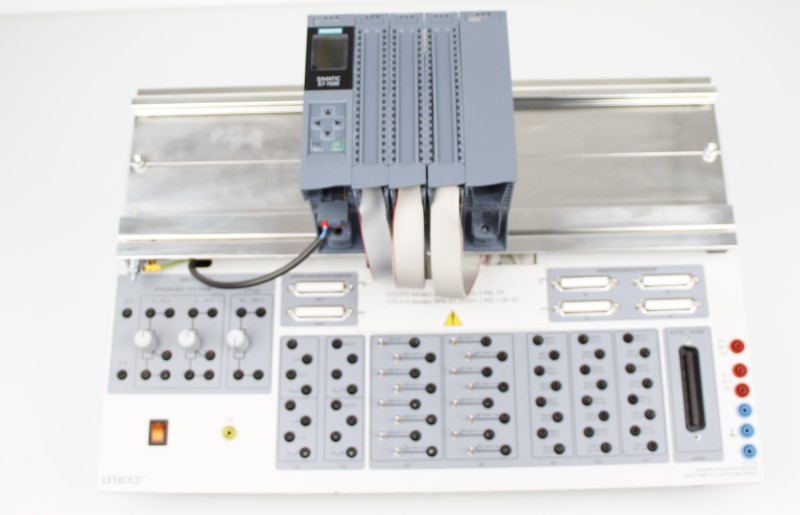

Kurz učí základné funkcie programovateľných logických automatov (PLC) a vizualizáciu procesov na dotykovom paneli HMI. Trenažérový balík pre Siemens PLC S7-1512C-1 PN obsahuje montážne diely a príslušenstvo vrátane potrebného PLC.

Riešenie je vhodné na praktickú výučbu automatizácie, riadenia a programovania priemyselných systémov.

Popis a zameranie

24 digitálnych vstupov, z toho 16 s tlačidlovým západkovým prepínačom a 16 digitálnych výstupov je priamo prístupných cez bezpečnostné zásuvky (4 mm).

32 digitálnych vstupov a 32 digitálnych výstupov je dostupných cez 27-pinové konektory s priradením pre MCS.

2 analógové vstupné kanály a 2 analógové výstupné kanály sú prístupné cez bezpečnostné zásuvky (4 mm).

V závislosti od PLC je dostupných 5 analógových vstupných kanálov a 4 analógové výstupné kanály cez dva 30-pinové konektory.

Hlavné témy a vlastnosti

• Vzdelávacie ciele
• Vytváranie programov
• Učenie sa logiky a riadiacich funkcií
• Testovanie programov
• Nastavenie sieťových spojení Profi-Net a Profi-Bus
• Vizualizácia procesov v TIA
• Vzdelávací systém
• Tréningový systém pozostáva z
• SIMATIC S7-1500 KOMPAKT CPU, CPU 1512 C-1 PN, 32x DI, 32 DO, 5 AI, 2AO
• SIMATIC STEP 7 Professional
• ETHERNET kábel
• Komunikačný procesor CP 1542-5 (len s katalógovým číslom
• 773075
• Základná platňa PLC
• Dotykový panel HMI TP1500 Comfort
• Popis
• základnej platne PLC
• Profi-Net je pripojený priamo k CPU.
• Napájacia jednotka je pripojená cez IEC zástrčku s vypínačom.
• Napájacia jednotka je navrhnutá pre výkon 156 W pri 115 VAC / 230 VAC a 47-63 Hz.
• Sieťové napätie je prednastavené.
• Riadiace napätie je 24 V DC pri maximálne 6,5 A.
• dotykového panela
• Uhlopriečnosť obrazovky: 15 palcov
• Rozlíšenie obrazovky: 1280 x 800 pixelov
• Metóda
• Vykonávanie študentských experimentov podľa úloh uvedených v popise experimentu.
• Cieľová skupina
• Odborné vzdelávanie v elektrotechnike v remesle a priemysle.
• Kurz poskytuje vedomosti na pokročilej úrovni.
• Predchádzajúce poznatky
• Základy riadenia kontaktorov
• Programovanie PLC
• Oboznámenie sa s nebezpečenstvami elektrotechniky.
• Doplnky
• Na hĺbkové štúdium sa odporúča nasledujúce vybavenie
• E7.1.3.3
• Ovládanie kontaktorov s 24 V modulmi, 24 V
• E7.1.3.5
• Ovládanie kontaktorov s experimentálnymi panelmi 24 V, 24 V
• E7.1.3.2
• Ovládanie s limitnými a blízkostnými prepínačmi
• E7.3.1.2
• ASIMA pre PLC – Basic
• E7.4.1.1
• ASIMA pre PLC – Pokročilé
• E7.4.1.2
• ASIMA pre PLC – Pokročilé s vizualizáciou
• E7.4.3.1
• Mechatronic kompaktný model: Automatická triediaca linka
• E7.4.3.2
• Mechatronic kompaktný model: Sklad s vysokým priestorom a riadením zariadení
• E7.4.3.3
• Mechatronický kompaktný model: Riadenie zariadení s kontrolou kvality
• Témy
• Programovacia metóda LAD, FBD, IL, S7-GRAPH
• Rozšírená štruktúra programu
• Logické prepojenia
• Funkcie časovača a časovača
• Prvky RS
• Počítanie a meranie frekvencie
• Analógové spracovanie hodnôt, nastavenie a riadenie

Využitie

Produkt je vhodný najmä pre školy, odborné učebne, laboratóriá a tréningové pracoviská, kde je dôležité prepojenie teoretických poznatkov s praktickým nácvikom.
