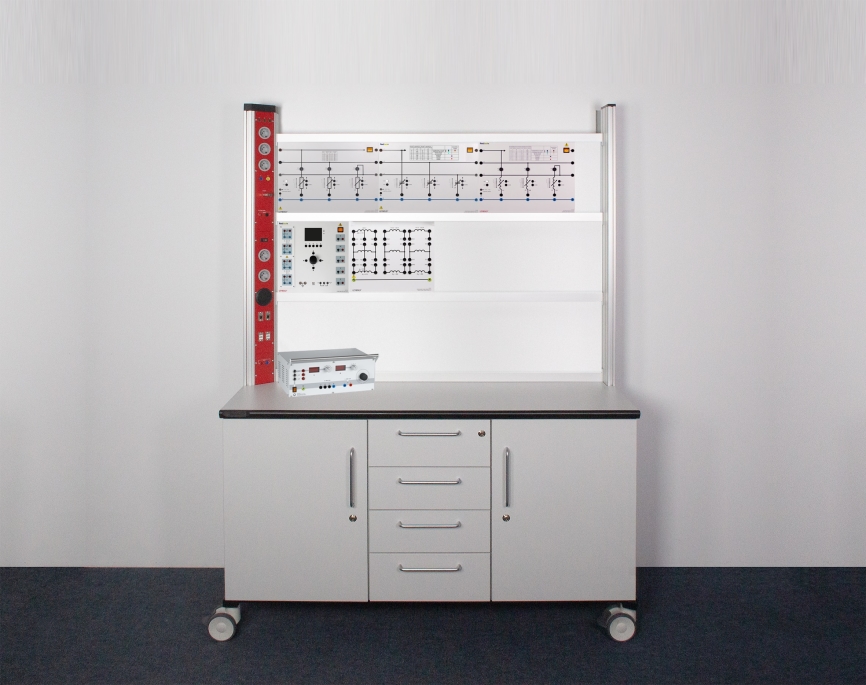

Experimentálna výučba využíva transformátorov na tréningových paneloch v panelových rámoch.

Produkt je určený na odbornú výučbu elektrických strojov, meranie prevádzkových charakteristík a praktické experimenty.

Popis a zameranie

Transformátory sú magneticky viazané systémy používané na transformáciu striedavých napätí alebo prispôsobenie impedancie.

Transformátory sa preto môžu primárne používať na meranie alebo výrobu elektrickej energie.

Merania sa vykonávajú pomocou analyzátora výkonu, ktorý tiež umožňuje merať fázový posun medzi dvoma meracími kanálmi.

Všetky funkcie Power Analyser CASSY je možné ovládať rýchlo a priamo cez displej, otočné koliesko a tlačidlá na jednotke.

Všetky nastavenia a výsledky meraní je možné uložiť na jednotku a rýchlo ich neskôr znova vyvolať alebo jednoducho stiahnuť.

Okrem toho je Power Analyser CASSY plne ovládateľný v reálnom čase cez RJ45 Ethernet, W-LAN a USB-C rozhrania.

Nasledujúce integrované servery sú dostupné v Power Analyser CASSY pre lokálne mediálne pripojenie aspoň štyroch koncových zariadení súčasne.

Kurz ponúka experimenty na stredne pokročilej úrovni a zároveň poskytuje potrebný pohľad na správanie strojov pre vedeckú interpretáciu na bakalárskej úrovni.

Mediálne prepojenie robí experimenty vhodnými na demonštráciu v triede alebo v prednáškovej sále.

Hlavné témy a vlastnosti

• Vzdelávacie ciele
• Ochranné opatrenia a elektrická bezpečnosť
• Nastavenie systémov výroby energie podľa schém obvodov
• Použitie analyzátora výkonu ako meracieho zariadenia
• Tieto praktické cvičenia sa venujú výlučne transformátorom používaným pri výrobe energie.
• Výkonové hodnoty transformátorov sa môžu pohybovať od niekoľkých mVA až po niekoľko MVA.
• Veľkosť a konštrukcia majú tiež dôležitý vplyv na výkony transformátorov.
• Transformátory sa považujú za elektrické stroje, hoci neobsahujú žiadne pohyblivé časti.
• Vinutia trojfázových transformátorov môžu byť zapojené v rôznych konfiguráciách obvodov.
• Hlavné momenty
• To je potrebné na analýzu rôznych obvodov a symbolu spojenia.
• Merací a mediálny systém
• Testy je možné vykonávať pomocou
• 7731901
• Machine Test CASSY alebo Power Analyser CASSY.
• Tieto rozhrania môžu byť použité nasledujúcim softvérom
• CASSY Lab 2 pre pohony a energetické systémy
• MATLAB® a LabVIEW ™
• Editor laboratórnych dokumentov Advanced
• Pre viac informácií pozri produktové údaje
• 727111
• Power Analyser CASSY.
• Cieľová skupina
• Cieľovú skupinu tvoria komerční učni a študenti konštrukcie elektrických strojov.
• V nasledujúcich konfiguráciách existujú ďalšie rozšírené experimenty s transformátormi
• E2.2.1.2
• Scottov transformátor
• E2.2.1.3
• AC transformátor
• E2.2.1.4
• AC toroidný jadrový transformátor
• E2.2.1.5
• AC automatický transformátor

Využitie

Produkt je vhodný najmä pre školy, odborné učebne, laboratóriá a tréningové pracoviská, kde je dôležité prepojenie teoretických poznatkov s praktickým nácvikom.
