Tréningový balík 6x LOGO! 8

Tréningový balík 6x LOGO! 8

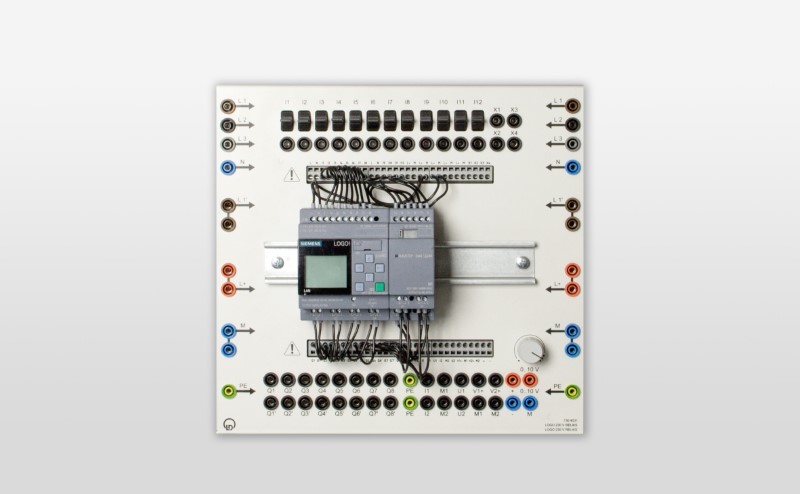

Experimentálna výučba využíva LOGO! 8 malých kontrolérov od Siemensu. Logický modul je namontovaný na základnej doske a zavesený v profilovom ráme. The LOGO! 8 programovania a základné funkcie malých kontrolérov sa majú naučiť. Obsahuje šesť výučbových systémov na programovanie malých kontrolérov na LOGO! 8 od Siemensu.

Riešenie je vhodné na praktickú výučbu automatizácie, riadenia a programovania priemyselných systémov.

Popis a zameranie

14 digitálnych vstupov a 10 tranzistorových výstupov bolo pripojených k základnej doske cez 4 mm bezpečnostné zásuvky.

Hlavné témy a vlastnosti

• Vzdelávacie ciele
• Ovládanie malých ovládačov.
• Vytváranie programov.
• Učenie sa logických a riadiacich funkcií.
• Testovacie programy.
• Nastavenie sieťových pripojení
• Funkcie
• Toto vybavenie obsahuje šesť výučbových systémov.
• Každý vyučovací systém pozostáva z
• LOGO8!
• 12/24 RCE
• LOGO ROZŠÍRENÉHO MODULU!
• DM8 12/24R
• LOGO! jemné pohodlie
• Základná platňa malých regulátorov
• Popis základnej platne malých kontrolérov
• Vstupy je možné zapojiť pomocou zabudovaných prepínačov s funkciou zaistenia a tlačidla.
• Zásuvky môžu byť nastavené na 24 V.
• Analógové spracovanie signálu je možné cez dva analógové vstupy a dva analógové výstupy.
• Riadiaca jednotka s ethernetovým rozhraním (RJ 45)
• Riadiace napätie: 24 V DC
• Metóda
• Vykonávanie študentských experimentov podľa úloh uvedených v popise experimentu.
• Cieľová skupina
• Odborné vzdelávanie v elektrotechnike v remesle a priemysle.
• Kurz poskytuje vedomosti na stredne pokročilej úrovni.
• Predchádzajúce poznatky
• Základy riadenia kontaktorov
• Programovanie malých kontrolérov
• Oboznámenie sa s nebezpečenstvami elektrotechniky
• Doplnky
• Tréningový systém je možné doplniť nasledujúcim vybavením
• E7.1.3.3
• Ovládanie kontaktorov s 24 V modulmi, 24 V
• E7.1.3.5
• Ovládanie kontaktorov s experimentálnymi panelmi 24 V, 24 V
• E7.1.3.2
• Ovládanie s limitnými a blízkostnými prepínačmi
• E7.3.1.1
• ASIMA pre malé kontroléry.
• Témy
• Logické prepojenia
• Funkcie časovača a časovača
• Prvky RS
• Počítanie a meranie frekvencií
• Analógové spracovanie hodnôt
• Nastavená hodnota a riadenie
• Webový server
• Aplikácia pre LOGO!8

Využitie

Produkt je vhodný najmä pre školy, odborné učebne, laboratóriá a tréningové pracoviská, kde je dôležité prepojenie teoretických poznatkov s praktickým nácvikom.
