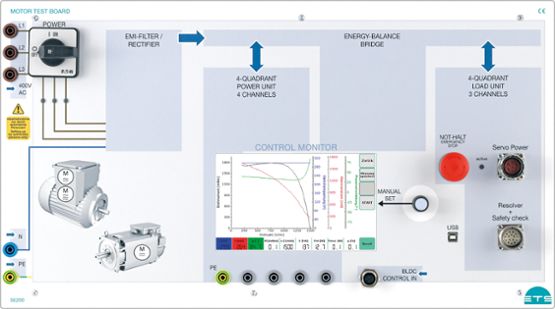

Skúšobná doska motora

Skúšobná doska motora

Skúšobná doska motora je riadiaca jednotka testovacieho stola stroja.

Popis

Funguje ako energeticky úsporný pohon a obsahuje dva výkonovo vyvážené frekvenčné meniče pre 4-kvadrantovú prevádzku testovacích vzoriek a záťažovej jednotky.

Výkonnostné vlastnosti: – Štvorkvadrantové riadenie a brzdenie – Dynamická a statická prevádzka – Určenie a zobrazenie rýchlosti a krútiaceho momentu – Integrované meranie a zobrazenie prúdu a napätia – Odvodené určovanie a zobrazenie výkonu, zdanlivého výkonu, frekvencie, cos phi, účinnosti – Jednoduché prepínanie medzi AC a DC strojom – Zabezpečenie nastaviteľných DC výstupov pre DC motor a vinutie excitácie – Všetky zobrazovacie a prevádzkové funkcie sa vykonávajú priamo na riadiacej jednotke prostredníctvom zabudovaného počítačového systému s rezistivným 7-dotykovým monitorom – WLAN, WIFI rozhranie – Integrovaný webový server pre ďalšiu vizualizáciu na tabletovom PC alebo projektore – Testovanie pripojenia a tepelné monitorovanie testovaného zariadenia – Bezpečnostné vypnutie v prípade porušenia bezpečnosti, nesprávnej prevádzky alebo prekročenia parametra – Primárny zdroj napájania: AC 400V vrátane N a PE Dizajn: Experimentálna doska vo formáte DIN A4 s fotorealistickým, štvorfarebným dizajnom predného panelu.

Didaktické označenie štandardov s prevádzkovými inštrukciami a možnosťami pripojenia uľahčuje uvádzanie do prevádzky používateľovi.

Rozmery: 532 x 297 x 100 mm Hmotnosť: 5,6 kg Tvar zariadenia: Skrinka konzoly Prevádzkové režimy riadiaceho systému Simulácia záťaže / brzda (testovaný exemplár ako motor) – Manuálna špecifikácia nastaveného bodu s riadením sekvencie krútiaceho momentu – Manuálna špecifikácia nastaveného bodu s riadením sekvencie rýchlosti – Automatické zaznamenávanie charakteristických kriviek M=f(N) s displejom – Hmotnosť zotrvačníka – Zdvihací pohon – Valček/kalendár – Ventilátor – Kompresor – Pohon vinutia – Voľne definovateľná, časovo závislá záťaž, konfigurovateľná cez softvérový pohon (testovací vzorka ako generátor) – Manuálna špecifikácia nastavenej hodnoty s reguláciou rýchlosti pevnou hodnotou.

Hlavné vlastnosti a obsah

• Zobrazenie farebných čiar podľa farebného kódu.
• Povrch panelu je odolný voči poškriabaniu vďaka špeciálnemu povlaku.

Využitie

Produkt je vhodný na praktickú výučbu, laboratórne experimenty a odborné tréningové pracoviská.
