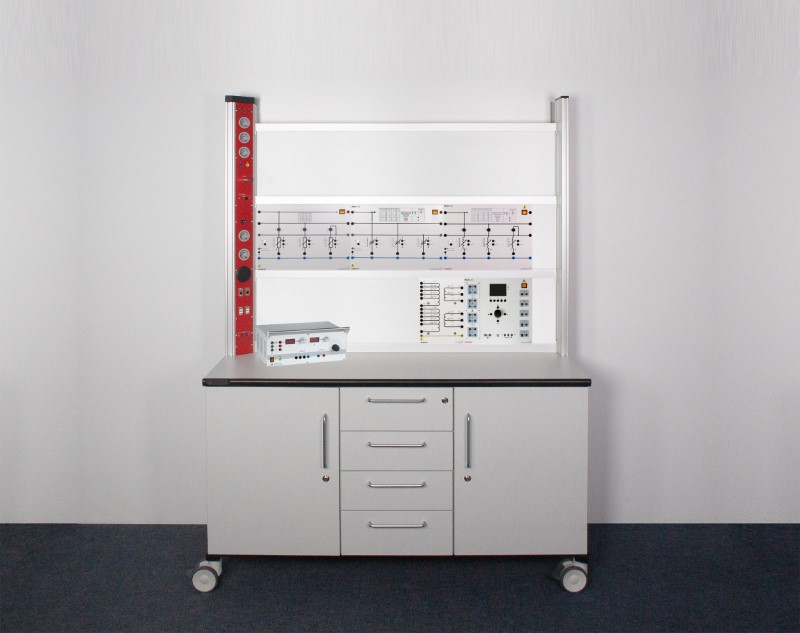

Scottov transformátor, 0,3

Scottov transformátor, 0,3

Experimentálna výučba využíva transformátorov na tréningových paneloch v panelových rámoch.

Produkt je určený na odbornú výučbu elektrických strojov, meranie prevádzkových charakteristík a praktické experimenty.

Popis a zameranie

Scottove transformátory sa vyrábajú spojením dvoch rôznych transformátorov so špeciálnymi vinutiami.

Sú navrhnuté na transformáciu do a z dvojfázovej siete s fázovým posunom o 90° na trojfázovú sieť s fázovým posunom o 120°.

Merania sa vykonávajú pomocou analyzátora výkonu, ktorý tiež umožňuje merať fázový posun medzi dvoma meracími kanálmi.

Všetky funkcie Power Analyser CASSY je možné ovládať rýchlo a priamo cez displej, otočné koliesko a tlačidlá na jednotke.

Všetky nastavenia a výsledky meraní je možné uložiť na jednotku a rýchlo ich neskôr znova vyvolať alebo jednoducho stiahnuť.

Okrem toho je Power Analyser CASSY plne ovládateľný v reálnom čase cez RJ45 Ethernet, W-LAN a USB-C rozhrania.

Nasledujúce integrované servery sú dostupné v Power Analyser CASSY pre lokálne mediálne pripojenie aspoň štyroch koncových zariadení súčasne.

Kurz ponúka experimenty na stredne pokročilej úrovni a zároveň poskytuje potrebný pohľad na správanie strojov pre vedeckú interpretáciu na bakalárskej úrovni.

Mediálne prepojenie robí experimenty vhodnými na demonštráciu v triede alebo v prednáškovej sále.

Hlavné témy a vlastnosti

• Ciele
• Ochranné opatrenia a elektrická bezpečnosť.
• Nastavenie systémov výroby energie podľa schém obvodov.
• Použitie analyzátora výkonu ako meracieho zariadenia.
• Táto individuálna sada umožňuje skúmanie Scottovho transformátora.
• Jeho hlavnou oblasťou použitia je technológia merania a ochrany.
• Hlavné momenty
• To je potrebné na analýzu rôznych obvodov.
• Merací a mediálny systém
• Analýza výkonu CASSY
• Testy je možné vykonávať pomocou
• 7731901
• Machine Test CASSY alebo Power Analyser CASSY.
• Tieto rozhrania môžu byť použité nasledujúcim softvérom
• CASSY Lab 2 pre pohony a energetické systémy.
• MATLAB® a LabVIEW ™.
• Editor laboratórnej dokumentácie Advanced.
• Pre viac informácií pozri produktové údaje
• 727111
• Power Analyser CASSY.
• Cieľová skupina
• Cieľovú skupinu tvoria komerční učni a študenti konštrukcie elektrických strojov.
• V nasledujúcich konfiguráciách existujú ďalšie rozšírené experimenty s transformátormi
• E2.2.1.1
• Trojfázový transformátor.
• E2.2.1.2
• AC transformátor.
• E2.2.1.4
• AC toroidný jadrový transformátor.
• E2.2.1.5
• AC automatický transformátor.

Využitie

Produkt je vhodný najmä pre školy, odborné učebne, laboratóriá a tréningové pracoviská, kde je dôležité prepojenie teoretických poznatkov s praktickým nácvikom.
