Riadenie rýchlosti a napätia

Riadenie rýchlosti a napätia

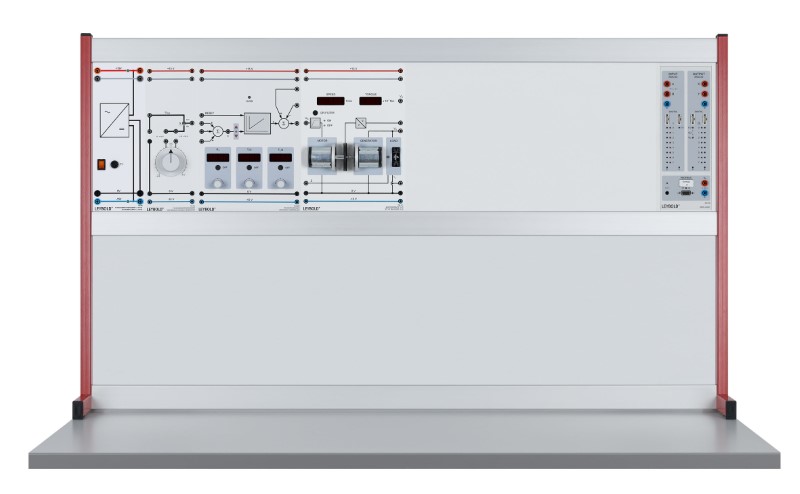

Experimenty sú nastavené pomocou experimentálnych panelov v ráme profilu. Riadený systém alebo riadiaca slučka sa riadi pomocou Profi-CASSY a merané hodnoty záujmu sa zaznamenavajú.

Riešenie je vhodné na praktickú výučbu automatizácie, riadenia a programovania priemyselných systémov.

Popis a zameranie

Súprava strojov s výkonom 10 W má dva jednosmerné stroje s trvalým vzbudením a elektronicky ovládateľnou záťažou.

Elektronicky ovládateľná záťaž sa používa na zaznamenávanie charakteristík záťaže a analýzu rušenia v regulácii rýchlosti a napätia.

Prepínateľný predfilter dáva strojovej sade s výkonom 10 W rovnaké dynamické správanie ako veľkej strojovej sade.

Experimentálne postupy sa vykonávajú pomocou elektronického manuálu a meracích súborov pre CASSY Lab 2 a WinFACT.

Odborné vzdelávanie v elektrotechnike v oblasti obchodu a priemyslu a študenti so špecializáciou na automatizačnú technológiu a mechatroniku.

Kurz ponúka ako úvodné kurzy na základnej úrovni, tak aj náročné témy pre bakalárske programy.

Hlavné témy a vlastnosti

• Vzdelávacie ciele
• Uznanie základných princípov riadenia
• Správa a kontrola porúch
• Softvér na analýzu a simuláciu manipulácie
• Funkcia
• Stroje sú mechanicky prepojené na svojich hriadeloch a tvoria motor-generátor.
• Hlavný pohon a záťaž sú riadené priamo z upstream kontroléra.
• Externý pohon nie je potrebný.
• Metóda
• Vybavenie je rovnako vhodné na demonštrácie a študentské experimenty.
• Platí Plug & Play: experimenty sa spúšťajú automaticky po vyvolaní meracieho súboru.
• Cieľové skupiny
• Témy
• Charakteristická krivka systému riadeného teplotou
• Zaznamenávanie krokovej odpovede
• Optimálna suma, substitutívny kontrolovaný systém
• Technický kontrolér
• Regulátor v limitnom rozsahu
• Empirické dimenzovanie regulátorov
• Návrh regulátora so známymi časovými konštantami riadeného systému
• Návrh regulátora pomocou kompenzácie pól-nula, určenia KR pri dávkovom behu
• Návrh regulátorov prostredníctvom numerickej optimalizácie
• Metóda podľa pravidla palca
• Riadenie príkazov a porúch pomocou elektronického ovládača
• Regulácia teploty pomocou softvérového kontroléra
• Regulácia teploty pomocou blokovo orientovanej PC simulácie
• Regulácia teploty pomocou dvojbodového regulátora, vplyv hysterezy
• Dvojbodový regulátor s oneskorenou spätnou väzbou
• Regulácia teploty s trojbodovým regulátorom
• Modelovanie riadiacej slučky

Využitie

Produkt je vhodný najmä pre školy, odborné učebne, laboratóriá a tréningové pracoviská, kde je dôležité prepojenie teoretických poznatkov s praktickým nácvikom.
