Riadenie prietoku a úrovne

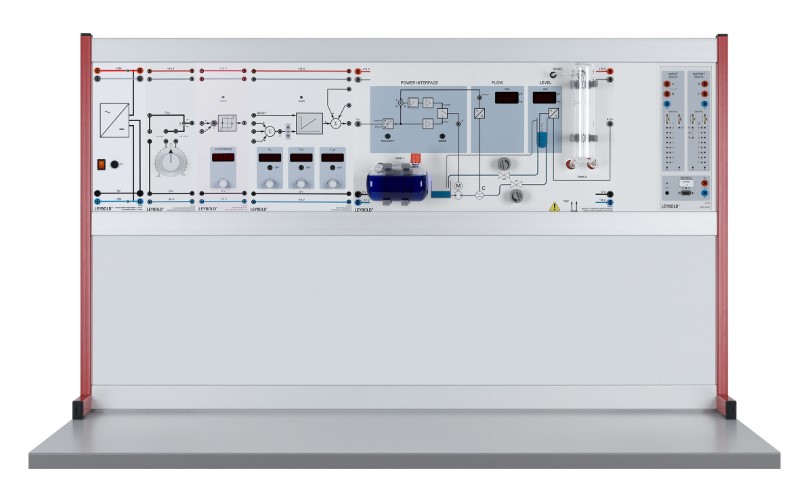

Experimenty sú nastavené pomocou experimentálnych panelov v ráme profilu. Riadený systém alebo riadiaca slučka sa riadi pomocou Profi-CASSY a merané hodnoty záujmu sa zaznamenavajú.
Riešenie je vhodné na praktickú výučbu automatizácie, riadenia a programovania priemyselných systémov.
Popis a zameranie
Ponorná trubica s tlakovým senzorom detekuje úroveň naplnenia v meracej nádrži a premieňa ju na elektrický signál pre úroveň naplnenia.
Experimentálne postupy sa vykonávajú pomocou elektronického manuálu a meracích súborov pre CASSY Lab 2 a WinFACT.
Odborné vzdelávanie v elektrotechnike v oblasti obchodu a priemyslu a študenti so špecializáciou na automatizačnú technológiu a mechatroniku.
Kurz ponúka ako úvodné kurzy na základnej úrovni, tak aj náročné témy pre bakalárske programy.
Hlavné témy a vlastnosti
- Vzdelávacie ciele
- Uznanie základných princípov riadenia
- Správa a kontrola porúch
- Softvér na analýzu a simuláciu manipulácie
- Funkcia
- Systém riadenia kvapalín pozostáva hlavne z čerpadla a zásobníka a meracej nádrže.
- Prítok a výstup kvapaliny je možné ovládať pomocou dvoch ventilov.
- Zariadenie obsahuje prietokomer s obežným kolesom a regulátorom prietoku pod ním.
- Merané premenné prietoku a úrovne naplnenia sú zobrazené na 7-segmentových displejoch.
- Digitálny systém riadenia kvapalín sa vyznačuje svojou malou stopou.
- Dodáva sa kompletne so všetkými senzormi a vybavením a vyžaduje len niekoľko doplnkov.
- Metóda
- Vybavenie je rovnako vhodné na demonštrácie a študentské experimenty.
- Platí Plug & Play: experimenty sa spúšťajú automaticky po vyvolaní meracieho súboru.
- Cieľové skupiny
- Témy
- Návrh regulátora cez kompenzáciu pól-nula
- Určenie zisku ovládača Kp z dávkového behu
- Návrh regulátorov prostredníctvom numerickej optimalizácie
- Metóda podľa pravidla palca
- Digitálny systém riadenia kvapalín
- Meranie prietoku
- Kroková odozva toku
- Riadenie toku
- Regulácia prietoku na stabilitnom limite
- Následné riadenie prietoku pomocou ZN optimalizovaného regulátora
- Interferenčné správanie riadenia toku
- Riadenie toku s blokovo orientovanou PC simuláciou
- Vlastnosti sekcie vyplňovacej úrovne
- Meranie hladiny
- Integrálne a PT1 správanie sekcie plniacej úrovne
- Statická identifikácia sekcie úrovne vyplňovania
- Softvérovo podporovaný výber ovládača
- Riadenie úrovne plnenia
- Kontrola porúch na úrovni výplňov
- Ovládanie úrovne s dvojbodovým kontrolérom
- Ovládanie úrovní pomocou PC simulácie
Využitie
Produkt je vhodný najmä pre školy, odborné učebne, laboratóriá a tréningové pracoviská, kde je dôležité prepojenie teoretických poznatkov s praktickým nácvikom.
