Regulácia teploty

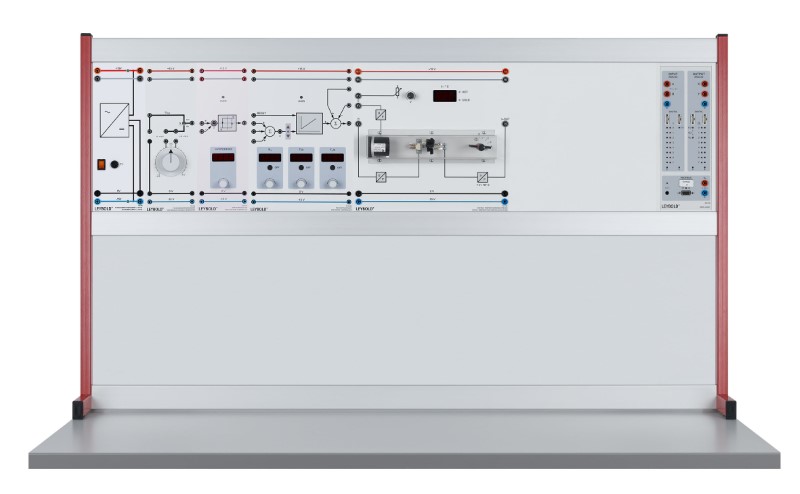

Experimenty sú nastavené pomocou experimentálnych panelov v ráme profilu. Riadený systém alebo riadiaca slučka sa riadi pomocou Profi-CASSY a merané hodnoty záujmu sa zaznamenavajú.
Riešenie je vhodné na praktické experimenty v oblasti merania, senzoriky a regulačnej techniky.
Popis a zameranie
Regulácia teploty obytných budov, vozidiel alebo obrobkov je klasickým príkladom systémov s veľkými časovými konštantami.
Systém riadenia teploty funguje s dvojbodovými regulátormi, ako aj s PID a softvérovými regulátormi.
Ventilátor a uzamykateľná klapka v vykurovacom kanáli sú k dispozícii na skúmanie rušenia.
Dva integrované výkonové zosilňovače (na vykurovanie a chladenie) umožňujú priamu kontrolu pomocou regulátora; Pohony nie sú potrebné.
Experimentálne postupy sa vykonávajú pomocou elektronického manuálu a meracích súborov pre CASSY Lab 2 a WinFACT.
Odborné vzdelávanie v elektrotechnike v oblasti obchodu a priemyslu a študenti so špecializáciou na automatizačnú technológiu a mechatroniku.
Kurz ponúka ako úvodné kurzy na základnej úrovni, tak aj náročné témy pre bakalárske programy.
Hlavné témy a vlastnosti
- Vzdelávacie ciele
- Uznanie základných princípov riadenia
- Správa a kontrola porúch
- Softvér na analýzu a simuláciu manipulácie
- Funkcia
- Má 7-segmentový displej pre aktuálnu teplotu.
- Halógénová žiarovka slúži ako zdroj tepla, ktorý zároveň robí proces ohrevu viditeľným.
- Teplota sa meria pomocou NTC rezistora.
- Systém regulácie teploty môže byť tiež ovládaný s fuzzy riadením.
- Metóda
- Vybavenie je rovnako vhodné na demonštrácie a študentské experimenty.
- Platí Plug & Play: experimenty sa spúšťajú automaticky po vyvolaní meracieho súboru.
- Cieľové skupiny
- Prírastky
- Na hĺbkové štúdium sa odporúča nasledujúce vybavenie
- E6.3.4.1
- Riadenie elektronických trás
- E6.3.4.2
- Digitálne riadenie
- E6.3.4.3
- Fuzzy ovládanie
- Témy
- Charakteristická krivka systému riadeného teplotou
- Zaznamenávanie krokovej odpovede
- Optimálna suma, substitutívny kontrolovaný systém
- Technický kontrolér
- Regulátor v limitnom rozsahu
- Empirické dimenzovanie regulátorov
- Návrh regulátora so známymi časovými konštantami riadeného systému
- Návrh regulátora pomocou kompenzácie pól-nula, určenia KR pri dávkovom behu
- Návrh regulátorov prostredníctvom numerickej optimalizácie
- Metóda podľa pravidla palca
- Riadenie príkazov a porúch pomocou elektronického ovládača
- Regulácia teploty pomocou softvérového kontroléra
- Regulácia teploty pomocou blokovo orientovanej PC simulácie
- Regulácia teploty pomocou dvojbodového regulátora, vplyv hysterezy
- Dvojbodový regulátor s oneskorenou spätnou väzbou
- Regulácia teploty s trojbodovým regulátorom
- Modelovanie riadiacej slučky
Využitie
Produkt je vhodný najmä pre školy, odborné učebne, laboratóriá a tréningové pracoviská, kde je dôležité prepojenie teoretických poznatkov s praktickým nácvikom.
