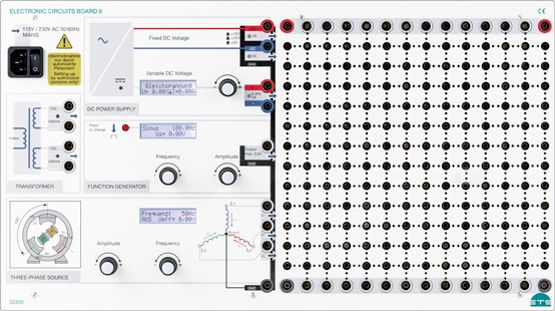

Rada elektrických sietí II

Rada elektrických sietí II

Vzdelávací systém základov elektrotechniky.

Popis

Vlastnosti: Jednosmerné napätia Odolný voči skratu a spätnému napájaniu chránený až do DC 40V, AC 25V, 40W.

Nastaviteľné obmedzenie výkonu, generátor funkcie bez potenciálu s LC displejom AC = 12V/0,2A.

Generátor funkcií s LCD displejom Odolný voči skratu a spätnému napájaniu chránený až do DC 40V, AC 25V, 20W.

Trojfázový generátor prúdu Odolný voči skratu a spätnému napájaniu chránený až do DC 40V, AC 25V, 40W.

Experimentálne pole: 42 oblastí na pripojenie v mriežke 19 mm, každá so 4 elektricky prepojenými bezpečnostnými konektormi 4 mm Sieťové pripojenie: 230V AC; 50… 60Hz; Pmax. = 75W Dizajn: Experimenting Board vo formáte A4 s fotorealistickým, štvorfarebným dizajnom predného panelu.

Didaktické štandardné označovanie s prevádzkovými inštrukciami a možnosťami pripojenia uľahčuje uvedenie do prevádzky používateľom.

Hlavné vlastnosti a obsah

• DC = ±15V, ±12V alebo ±5V/1.
• 0 A prepínateľné
• DC = 0…
• 30V/ max.
• 1A, s LC displejom, rozlíšenie 10mV
• AC = 12 V/0,2 A – AC = 12 V/0,2 Generátor funkcií s LC displejom
• AC = 12V/0,2A
• Priebehy vĺn: sínus, trojuholník, štvorec a logika f = 0,1Hz…
• 200kHz
• amplitúda: Up = 0…
• 10V
• Maximálna výstupná záťaž: <0,5A
• fázové napätie: 0…
• 10Vrms, nastaviteľné
• zodpovedá napätiu na linke: 0…
• 17.
• 4Vrms
• Prúd linky: max.
• 400mRamená
• Frekvencia: 1…
• 120Hz, nastaviteľné
• Farebné čiary podľa farebného kódu.
• Špeciálna vrstva robí povrch panelu odolným voči poškriabaniu.
• W x h x d: 532 x 297 x 90 mm

Využitie

Produkt je vhodný na odbornú výučbu, praktické cvičenia a technické laboratóriá.
