Mechatronický kompaktný model: Kontrola materiálu s kontrolou kvality

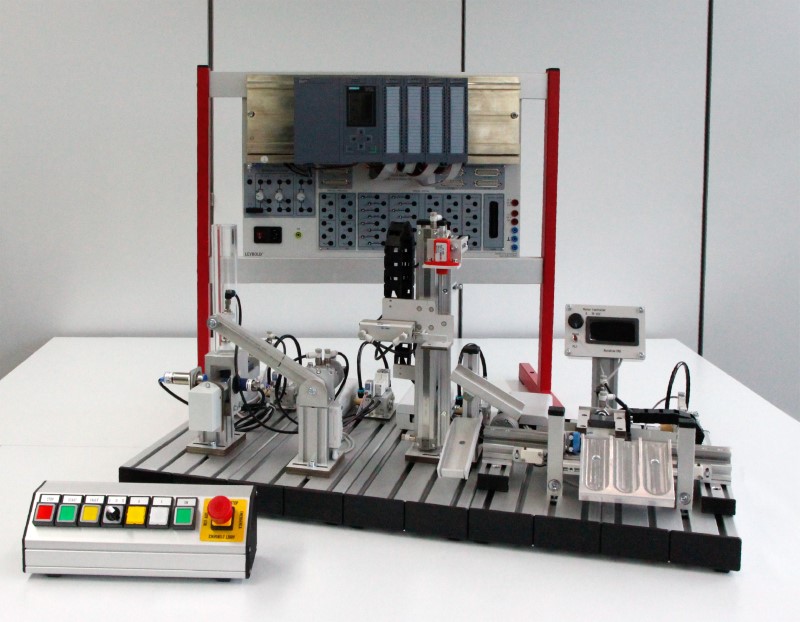

MCS (Mechatronic Compact System) pozostáva zo štyroch samostatných systémov, z ktorých každý má základnú mechatronickú funkciu. Prepojením systémov sa učí interakcia mechaniky, pneumatiky, elektrotechniky a programovania PLC.
Produkt je určený na odbornú výučbu a praktické experimenty v príslušnej technickej oblasti.
Popis a zameranie
Úroveň naplnenia zásobníka je monitorovaná svetelnou bariérou a obrobok na podnose je monitorovaný mikrospínačom.
Otočná prenosová jednotka: Prenáša obrobky medzi dvoma modulmi s definovanými miestami prenosu zariadení.
Pneumatický otočný pohon, nekonečne nastaviteľný až do 180°, prepravuje obrobky pomocou vákuového uchopovača.
Meranie výšky: Merá výšku obrobkov a spracováva analógovú hodnotu tak, aby sa odstránili obrobky s neprípustnou výškou.
Triedenie v troch stopách: Obrobky sú vedené cez tri žľaby pomocou lineárneho systému s regulátorom rýchlosti.
Pohyblivá pneumatická výstupná jednotka prepravuje obrobky do žľabov podľa typu zariadenia.
Praktické úlohy vyzývajú študenta, aby vyriešil riadiaci alebo systémový problém pomocou svojho programu a pomocou mechanických nastavení.
Odborné vzdelávanie v priemysle a študenti so špecializáciou na automatizačnú technológiu.
Hlavné témy a vlastnosti
- Vzdelávacie ciele
- Rozpoznávanie rôznych zariadení (senzorov)
- Mechanická konštrukcia skúšobnej stanice
- Programovanie testovacej sekvencie
- Mechanický návrh otočného meniča
- Programovanie otočného meniča
- Mechanický návrh meracieho procesu
- Programovanie meracieho procesu pomocou analógového spracovania hodnôt
- Mechanické nastavenie triediaceho systému s tromi koľajnicami
- Programovanie triediaceho systému s tromi stopami
- Štruktúra
- Výbava zahŕňa štyri modely
- Zásobník s kontrolnou jednotkou: Obrobky sa oddelia od zásobníka a umiestnia na podnos.
- Vlastnosti zariadenia obrobku sa určujú pomocou optického a indukčného senzora.
- Úroveň naplnenia žľabov je monitorovaná svetelnou bariérou.
- Metóda
- Zariadenie je navrhnuté ako experiment pre žiakov a študentov.
- Cieľová skupina
- Kurz ponúka experimenty na strednej úrovni pre odborné školy a bakalárske programy.
- Predchádzajúce poznatky
- Teoretické základy PLC programovania.
- Pochopenie výrobných procesov
- Témy
- Programy na kontrolu sekvencií
- Vytváranie programov na riadenie sekvencií
- Rozdiel medzi manuálnymi a automatickými funkciami v programoch
- Plánovanie riadenia pneumatických ventilov
- Zabezpečenie bezpečnosti pri zrážke na poličke.
- Mikrospínače na detekciu polohy
- Jednosmerná svetelná bariéra
- Optický senzor
- Indukčný senzor
- Polohovanie pomocou mikrospínača
- Elektrické pohony
- Koncový spínač s mikrospínačom
- Obvod reverzného kontaktora
- Analógové spracovanie hodnôt
Využitie
Produkt je vhodný najmä pre školy, odborné učebne, laboratóriá a tréningové pracoviská, kde je dôležité prepojenie teoretických poznatkov s praktickým nácvikom.
