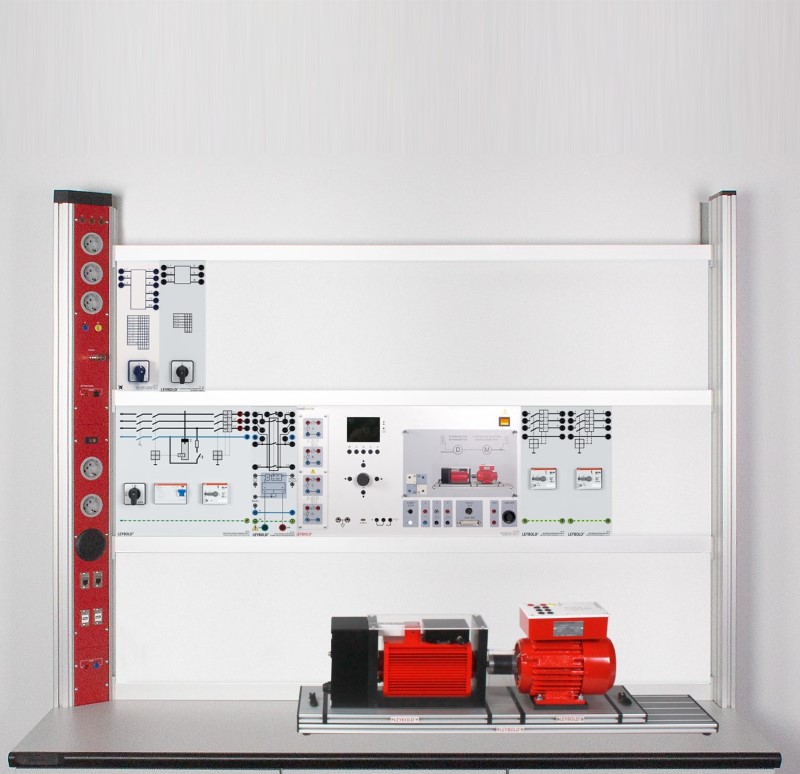

Klietkový rotor, 400/690, 0,3

Klietkový rotor, 400/690, 0,3

V tomto systéme sa skúma prevádzka a ustálené správanie elektrického asynchrónneho stroja s rotorom klietkového rotora. Osobitná pozornosť sa venuje ukončeniu, nominovaným hodnotám, určeniu účinnosti a krivke charakteristík stroja.

Produkt je určený na odbornú výučbu elektrických strojov, meranie prevádzkových charakteristík a praktické experimenty.

Popis a zameranie

Namerané hodnoty môžu byť zobrazené priamo na zabudovanom displeji ako jedna hodnota, tabuľka meracej série alebo diagram.

Merania je možné vykonať bez ďalšieho softvéru a údaje o meraniach je možné uložiť lokálne v zariadení.

Napájanie testovacích strojov je čiastočne zabezpečené priamo z verejnej distribučnej siete.

Asynchrónny motor v tejto konfigurácii má príponu 400 / 690 V; môže byť použitý v cyklickej prevádzke v sieti 230 V / 400 V s delta.

Na ochranu pred prehrievaním sú statorové vinutia testovacích strojov vybavené tepelnými detektormi.

V prípade prehriatia systém testovania stroja vypne záťaž testovacieho stroja, čím udržiava chladenie vzduchom.

Usporiadanie bezpečnostných objímok s priemerom 4 mm zodpovedá normám pre priemyselné motory.

Test stroja CASSY 0.3 je možné rýchlo ovládať vo všetkých funkciách priamo cez displej, otočný gombík a tlačidlá na zariadení.

Všetky nastavenia a výsledky meraní je možné uložiť do zariadenia a rýchlo ich neskôr znova vyvolať alebo jednoducho stiahnuť.

Okrem toho je možné strojový test CASSY 0.3 plne ovládať v reálnom čase cez RJ45 Ethernet, W-LAN a USB-C rozhrania.

Nasledujúce integrované servery sú dostupné v teste CASSY 0.3 pre lokálne mediálne pripojenie aspoň štyroch koncových zariadení súčasne.

Cieľovou skupinou sú priemyselní stážisti a študenti špecializujúci sa na elektrotechniku.

Kurz ponúka testy na strednej úrovni pre odbornú školu a zároveň poskytuje potrebné poznatky o správaní stroja pre vedeckú interpretáciu v bakalárskom vzdelávaní.

Prepojenie s médiami robí experimenty vhodnými na demonštráciu v triede alebo v prednáškovej sále.

Hlavné témy a vlastnosti

• Experimentálne postupy sa vykonávajú na priemyselne vyrábaných strojoch.
• Všetky testovacie stroje majú špeciálnu základňu pre ukončenie testu CASSY 0.3.
• Všetky namerané hodnoty strojov striedavého prúdu sa zaznamenávajú v teste stroja CASSY.
• Testovací CASSY sa používa na zaznamenávanie charakteristík testovacích strojov.
• Vzdelávacie ciele
• Ochranné opatrenia a elektrická bezpečnosť.
• Inštalácia a uvádzanie do prevádzky elektrických strojov.
• Použitie štartovacích okruhov.
• Efektivita stroja.
• Hodnotenie charakteristických kriviek elektrických strojov.
• Asynchrónne stroje ako rotory klietkového rotora sa široko používajú.
• Ide o obzvlášť nenáročné motory.
• Tento motor je vhodný na štartovanie hviezdic-delta.
• Hlavné momenty
• Tým sa zabráni poškodeniu testovacích strojov.
• Testovacie prístroje majú didaktickú koncovú dosku s vytlačeným diagramom vinutia.
• Všetky vinuté konce sú vedené von k bezpečnostným zásuvkám (4 mm) na svorkovej doske.
• Počítačom podporované získavanie dát poskytuje zmysluplné výsledky meraní.
• Merací a mediálny systém
• Strojový testovací CASSY
• Tieto rozhrania môžu byť použité nasledujúcim softvérom
• CASSY Lab 2 pre technológiu pohonu a energie
• MATLAB a LabVIEW
• Editor laboratórnej dokumentácie Advanced.
• Ďalšie informácie možno nájsť v produktovej dokumentácii
• 7731901
• strojovom teste CASSY 0.3.
• Cieľová skupina
• Nasledujúce zariadenia zahŕňajú rozšírené experimenty s asynchrónnymi strojmi
• E2.2.4.2
• Klietka pre veveričky 230/400.
• E2.2.4.3
• Motor klietky veveričky 230/400 IE3.
• E2.2.4.4
• Rotor s zberacími krúžkami.
• E2.2.4.5
• Rotor klietky veveričky D.
• E2.2.4.6
• Multifunkčný stroj.
• E2.5.4.1
• Priamy štart a štart hviezdicovým delta asynchrónneho motora pod záťažou.
• E2.5.4.2
• Priamy štart alebo štart mäkkým štartérom asynchrónneho motora pod záťažou.

Využitie

Produkt je vhodný najmä pre školy, odborné učebne, laboratóriá a tréningové pracoviská, kde je dôležité prepojenie teoretických poznatkov s praktickým nácvikom.
