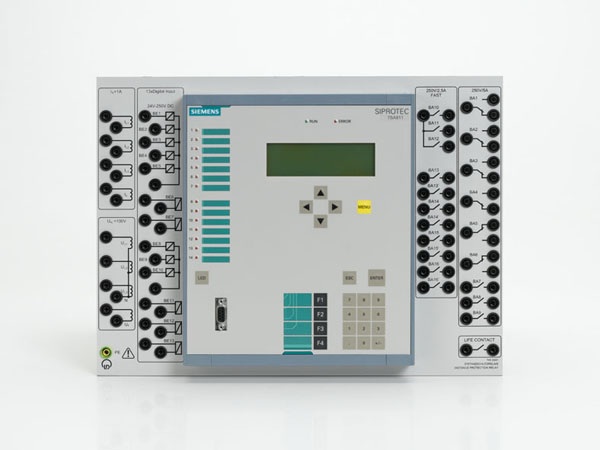

Digitálne relé na ochranu vzdialenosti

Digitálne relé na ochranu vzdialenosti

Ochrana vzdialenosti je viacsystémové zariadenie s funkciami na ochranu trolejových vedení a káblov pri všetkých napäťových úrovniach od 5 do 765 kV.

Produkt je určený na odbornú výučbu a praktické experimenty v príslušnej technickej oblasti.

Popis a zameranie

Všetky typy neutrálnych bodov (rezonančné uzemnenie, izolované, pevné alebo nízkoodporové uzemnenie) sú spoľahlivo zvládnuté.

K dispozícii je aj kompenzácia paralelných línií a kompenzácia záťažového prúdu pri poruchách s vysokým odporom.

Správy udalostí Všetky udalosti, ktoré nie sú priamo spojené so sieťovou poruchou (napr. monitorovacie správy, prepínacie akcie), sú uložené v pamäti udalostí.

Sériové rozhranie RS232 PC, prístupné spredu, umožňuje rýchly prístup ku všetkým parametrom a údajom o poruchách.

Použitie voliteľného prevádzkového programu DIGSI 4 je obzvlášť výhodné počas uvedenia do služby.

Hlavné témy a vlastnosti

• Jednotka môže vydávať trojpólové príkazy OFF aj príkazy ON.
• Zariadenie môže slúžiť ako záložná ochrana pre všetky diferenciálne ochranné zariadenia.
• Ochranné funkcie
• Ochrana proti preťaženiu (ANSI 49)
• Ochrana vzdialenosti s excitáciou I> (ANSI 21, 21N)
• Ochrana proti prepätiu / ochrana proti podnapätiu U>, U< (ANSI 59, 27)
• Ochrana frekvencie (ANSI 81)
• Citlivé meranie prúdu zemnej poruchy
• K dispozícii je päť zón nezávislých vzdialeností a jedna samostatná zóna overreachu.
• Integrovaný lokalizátor porúch vypočíta impedanciu poruchy a vzdialenosť k poruche.
• Výsledky sú zobrazené v ohmoch, kilometroch (míľach) a v percentách dĺžky čiary.
• Jednotka poskytuje rozsiahle informácie o histórii porúch s časovou pečiatkou.
• Nasledujúce informácie sú uložené bezpečným spôsobom
• Záznamy porúch Posledných osem porúch sa ukladá.
• Priradenie jednotlivých udalostí je presné na milisekundu.
• K dispozícii je veľký, ľahko čitateľný podsvietený displej.

Využitie

Produkt je vhodný najmä pre školy, odborné učebne, laboratóriá a tréningové pracoviská, kde je dôležité prepojenie teoretických poznatkov s praktickým nácvikom.
