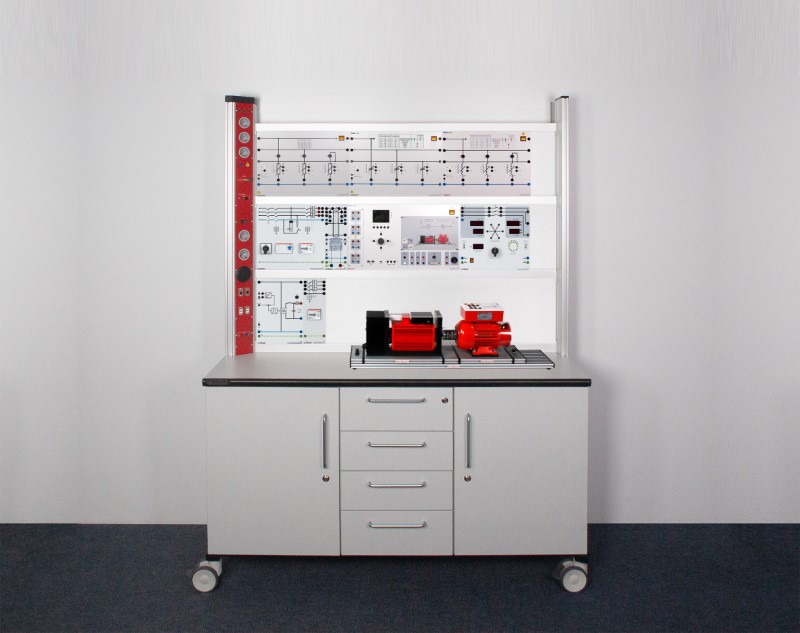

Viacfunkčný stroj, 0,3

Viacfunkčný stroj, 0,3

Toto zariadenie sa používa na skúmanie prevádzky a stacionárneho prevádzkového správania synchronného stroja s multifunkčným strojom.

Produkt je určený na odbornú výučbu elektrických strojov, meranie prevádzkových charakteristík a praktické experimenty.

Popis a zameranie

Všetky testovacie stroje majú špeciálnu základňu pre pripojenie k systému Testovanie strojov 0.3.

Namerané hodnoty môžu byť zobrazené priamo na zabudovanom displeji ako jednotlivé hodnoty, tabuľka meracej série alebo diagram.

Merania je možné vykonávať bez ďalšieho softvéru a údaje o meraniach môžu byť uložené lokálne v zariadení.

V závislosti od experimentu je synchronný stroj prevádzkovaný ako generátor v izolovanej sieti alebo v prepojenej sieti.

Plnopólové generátory sa používajú v plynových a parných elektrárňach, ktoré vyžadujú malý počet pólových párov pri vysokých rýchlostiach.

Na ochranu pred prehrievaním sú statorové vinutia testovacích strojov vybavené teplotnými senzormi.

V prípade prehriatia systém testovania stroja vypne záťaž testovacieho stroja, čím udržiava chladenie vzduchom.

Usporiadanie bezpečnostných objímok s priemerom 4 mm zodpovedá normám pre priemyselné motory.

Všetky funkcie testu CASSY 0.3 je možné rýchlo ovládať priamo cez displej, rotačné koleso a tlačidlá na zariadení.

Všetky nastavenia a výsledky meraní je možné uložiť do zariadenia a rýchlo ich neskôr získať alebo jednoducho stiahnuť.

Okrem toho je možné strojový test CASSY 0.3 úplne ovládať v reálnom čase cez RJ45 Ethernet, W-LAN a USB-C rozhrania.

Nasledujúce integrované servery sú dostupné v teste CASSY 0.3 pre lokálne mediálne pripojenie aspoň štyroch koncových zariadení súčasne.

Zariadenie je rovnako vhodné pre študentské experimenty v laboratóriu s nízkym napätím (230/400 V trojfázového prúdu) a na mobilnom testovacom stole – na učiteľské ukážky v triede alebo prednáškovej sále.

Experimentálny postup experimentov prebieha interaktívne ako LabDoc, ako HTML súbor alebo ako PDF dokument.

Kurz ponúka stredne pokročilé experimenty pre odborné školy a zároveň poskytuje potrebné poznatky o správaní strojov pre vedeckú interpretáciu v bakalárskych programoch.

Vďaka mediálnemu spojeniu sú experimenty vhodné na demonštráciu v triede alebo prednáškovej sále.

Tento dokument obsahuje obsah a tým definuje kurz, medzi ktorého kapitolami sa môžete voľne pohybovať.

Hlavné témy a vlastnosti

• Základné testy sú rozdelené na motorové a generátorové testy.
• Čísla 1 až 10 sú základné motorické testy a čísla 11 až 20 sú základné testy generátorov.
• Dodatočné testy sú uvedené v poradí, v akom boli vyvinuté.
• Testy sa vykonávajú na priemyselne vyrábaných strojoch.
• Test stroja CASSY zaznamenáva všetky namerané hodnoty striedavých strojov.
• Charakteristiky testovacích strojov sa zaznamenávajú pomocou testovacieho CASSY.
• Niektoré testovacie stroje sú napájané priamo z verejnej dodávateľskej siete.
• Vzdelávacie ciele
• Ochranné opatrenia a elektrická bezpečnosť
• Inštalácia a uvedenie elektrických strojov do prevádzky
• Použitie štartovacích okruhov
• Účinnosť stroja
• Hodnotenie charakteristických kriviek elektrických strojov
• Charakteristické krivky v prevádzke generátora
• Hlavnou oblasťou použitia synchronných strojov je výroba energie.
• Používajú sa tiež ako komutované synchronné stroje v riadiacich systémoch pohonu.
• V posledných rokoch sa v e-mobilite používajú komutované synchronné stroje.
• Tento typ rotora lepšie odolá odstredivým silám vznikajúcim v tomto procese.
• Plnopólový generátor je preferovanou voľbou pre veľké termodynamické elektrárne.
• Hlavné momenty
• Tým sa zabráni poškodeniu testovacích strojov.
• Testovacie prístroje majú didaktickú koncovú dosku s vytlačeným diagramom vinutia.
• Všetky vinuté konce sú pripojené k bezpečnostným zásuvkám (4 mm) na svorkovnici.
• Počítačom asistované získavanie meracích údajov prináša zmysluplné výsledky meraní.
• Tieto rozhrania môžu byť použité nasledujúcim softvérom
• CASSY Lab 2 pre pohony a energetické systémy
• MATLAB® a LabVIEW™
• Editor laboratórnych dokumentov Advanced
• Pre viac informácií si pozrite produktové údaje 7731900 alebo
• 7731901
• Machine Test CASSY 0.3.
• Cieľovou skupinou sú stážisti v komerčnom sektore a študenti elektrotechniky.
• Nasledujúce sady zariadení obsahujú ďalšie experimenty so synchronnými strojmi
• E2.2.5.1
• Motor s navinutím na shunt
• E2.2.5.2
• Plnopólový motor
• Témy Synchronný motor
• Štart s pony motorom
• Krútiaci moment a zaťaženie
• Štartovací postup pre synchronné motory
• Účinnosť pri motorovej prevádzke
• Témy súvisiace so synchronnými generátormi
• Krivka charakteristiky bez zaťaženia
• Krivka charakteristík skratu
• Excitácia synchronného stroja
• Prevádzkové správanie
• Prúd rotora a krútiaci moment
• Synchronizácia a paralelné pripojenie
• Účinnosť v prevádzke generátora
• V-krivka v prevádzke generátora
• Každý záznam v obsahu je kapitolou kurzu.
• Poradie kapitol určuje obsah.
• Prvá kapitola je vždy samotný obsah.

Využitie

Produkt je vhodný najmä pre školy, odborné učebne, laboratóriá a tréningové pracoviská, kde je dôležité prepojenie teoretických poznatkov s praktickým nácvikom.
